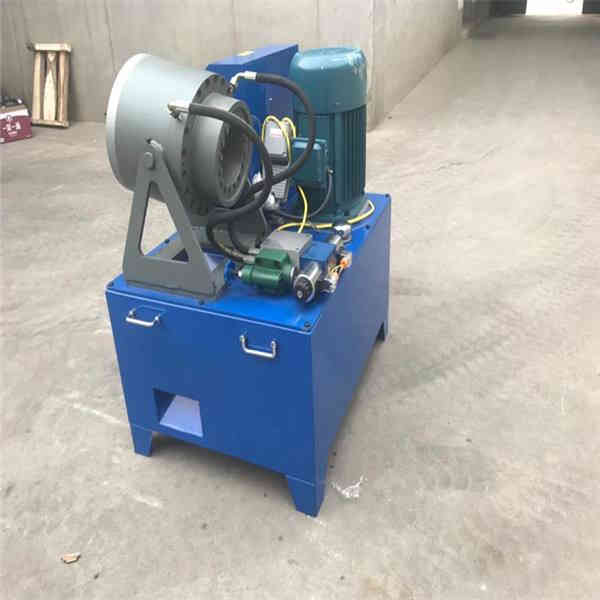

点击图片查看原图外形尺寸（长*宽*高）：670*550*1100mm
工作原理：油泵在电机驱动下，输出液压油，推动液压缸里的活塞做左右往复运动，从而使压块推动模座，使模座能产生径向收缩， 实现模块对胶管（钢管）的扣压。当收缩量达到在控制面板上所设定的值时，扣压自动停止，换向阀自动换向，液压油进入油缸下腔，带动上方板向上运动，使模具孔张大，就可以取下扣押好的胶管（钢管），缩管完成。
安装调试：1搬运：需要用叉车搬动。
2安装：拆包装后将电磁阀按上即可使用。
3注油：打开机箱后侧盖，在油箱中加入56升46号抗磨液。
4接电：将电源线接在机器规定的电源上，点动那个电机观察旋向，电机旋向应与电机上标签箭头方向一致，或者在接好线后，打开电源开关。如果机器动作，模具张口增大则电机旋向正确。如果机器无动作，则需要将三根线当中的任意两根对调即可。
5压力调整：机器系统 大压力为31.5Mpa,靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小。（出厂时压力已经调整好，如需调整溢流阀压力，严禁超过31.5Mpa使用本设备。）
缩管机适用于工农业和工程机械液压传动用高压胶管、纤维管、塑料管总成的扣压加工。具有扣压范围广、精度高、自动化程度高、易操作、好维修等优点
一、性能特点：(1)小巧轻便、占地少、易移动(2)压力大、活塞推力100t、吸口力400t (3)扣压，可扣压双向弯头、特长弯头(4)扣压精密，配有刻度，到位自动停止并声响报警提示(5)易操作，10分钟学会，不用排气(6)国内生产负锥度机型(7)固定耐久，设计科学、构造简单，材质专用，机、电、控分置，决定其耐久性二、安装使用：(1)一次加足32-46＃液压油50kg(是正牌石油门市原装油、长城16kg或统一16L/桶装) (2)安装：先把拧在机头前端，在把插头插在电控箱内侧对应插座上(3)接上电源，如果你用的是三相电机，注意不要接反转(俯视：电机风扇顺时针方向一为正转) (4)旋出电控箱右下角自动合模按钮(正旋1/4周会自动退出) (5)以上工序完成后，即可开机试压(6)的使用：每倒旋半周多压进1mm，每正旋半周少压进1mm,依次类推，同一规格胶管，第一个人头达到规定标准时，就不要再动了，一直把该规格压完，其结果扣压度完全一致，当你试压完成第一根油管时，你已经学会了，余下的是逐步熟练。
